2019年6月12日，一座新的3D打印橋梁制造工作已經完成，該橋被稱為泉州連綿帶3D打印橋梁，將于6月下旬在福建泉州百崎湖生態連綿帶完成安裝。屆時將成為中國第二座用高分子材料3D打印建造，而且可以供老百姓實際使用的景觀橋梁。

△泉州橋的效果圖

泉州橋的長度17.5米，高3.2米，寬3.2米，重量12噸，橋身整體都是由高分子材料使用3D打印技術制造完成。全部制造周期五周時間，比起傳統混凝土灌漿制造法縮短了將近一半以上的時間。強度上也一點不比鋼筋混凝土遜色，每平方米可以承受2千牛頓的壓強，也就是說就算橋上就算占滿人也不用擔心橋身的堅固程度。

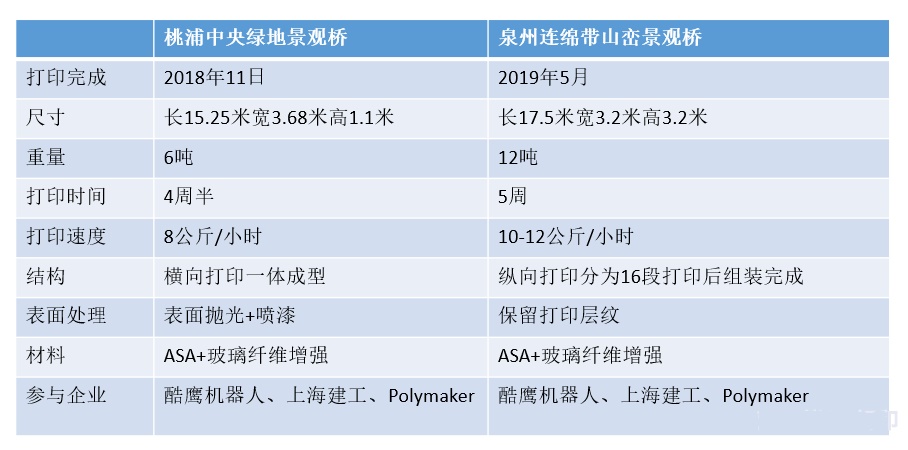

這是繼去年上海桃浦中央綠地公園的景觀橋之后，上?？狷棛C(jī)器人科技有限公司近期又完成了另一座同樣使用3D打印技術完成的橋梁。2018年11月完工的桃浦中央綠地景觀橋，重6噸采用橫向一體化打印成型，而2019年6月完工的泉州連綿帶山巒景觀橋，重量提升1倍達到12噸，采用縱向打印分為16段打印后組裝完成。所使用的材料都是ASA+玻璃纖維增強顆粒高分子材料。

①設計
     這座橋的設計理念提取場地山、水、林、田、塘之意境，以簡潔動感山水的流線為元素，在整體橋梁形態及欄桿形態上，追求山巒起伏的疊影視覺效果。橋梁結合后期夢幻霧森景觀，打造一座較為夢幻極具想象力的山影橋。所以橋身模仿了連綿山巒的形態有著優美的連續不規則弧線造型。然而這種不規則弧線造型對于傳統建造工藝來說是個非常棘手的問題，為了完成這項特別的任務上海建工聯手國內在大尺寸3D打印方面具有絕對優勢的上?？狷棛C(jī)器人科技有限公司，通過先進的增材制造工藝完成了這座優美造型的橋梁的制造。

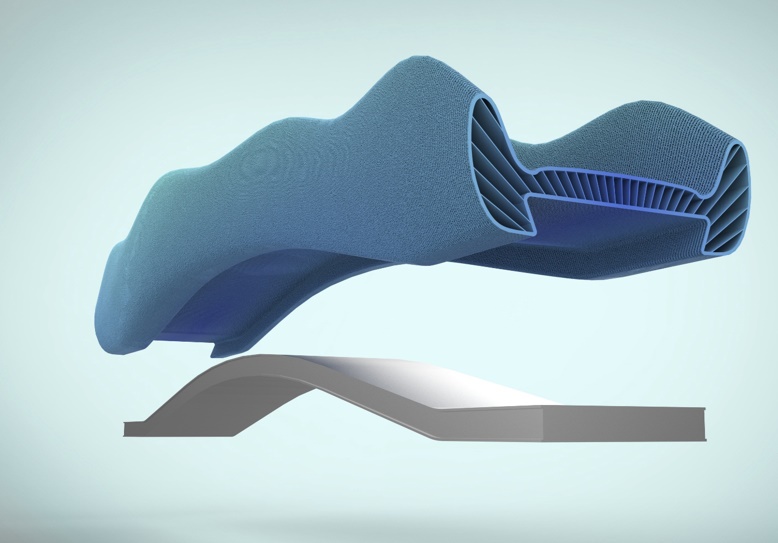

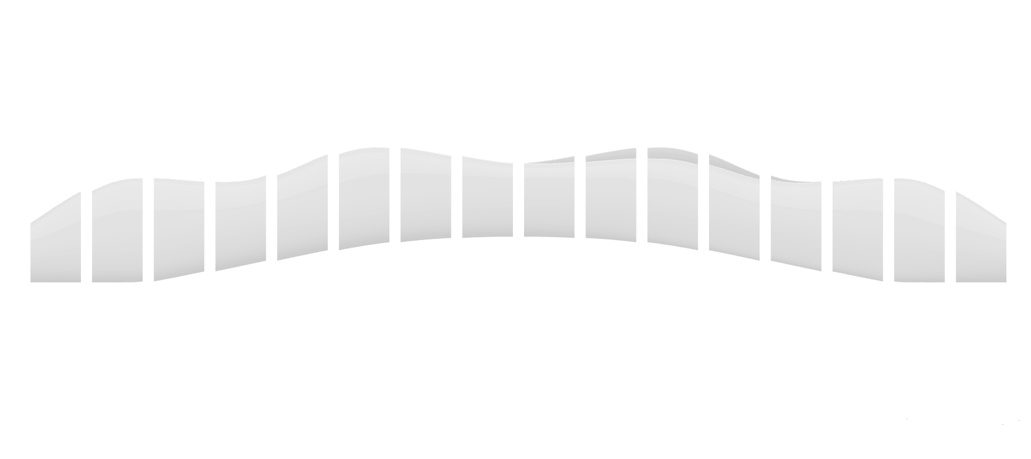

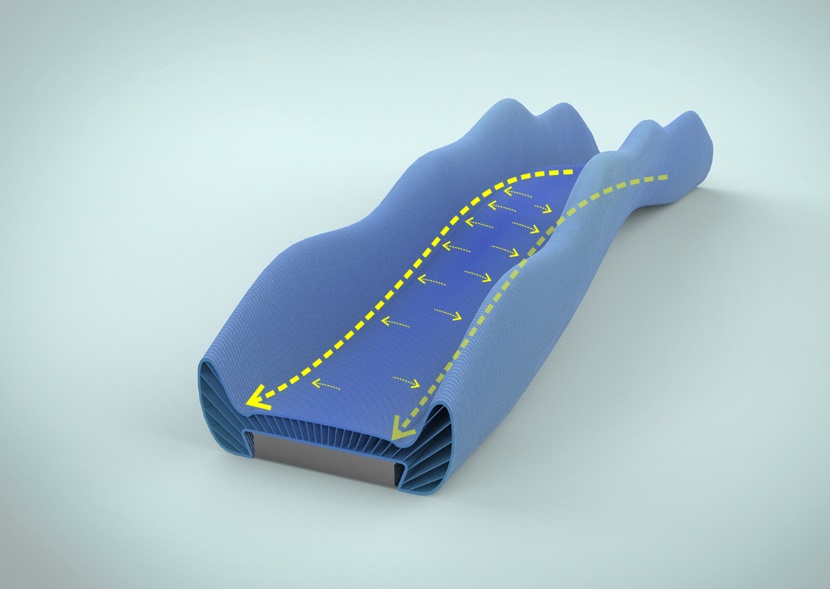

該橋采用分段式的設計，并分段進行3D打印，再通過獨特的鏈接機構將每一段連接起來，符合橋梁的力學要求。

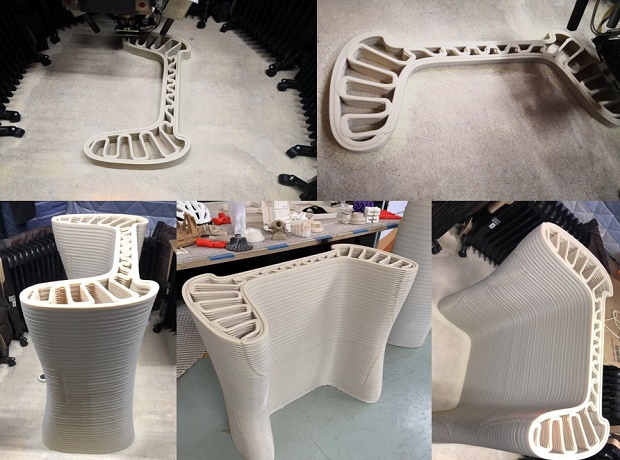

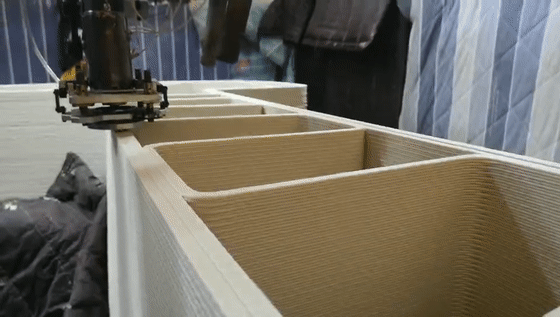

②分段3D打印，酷鷹機器人研發了一臺超大尺寸的3D打印機，使用Polymaker的高分子顆粒材料，直接進行橋梁的分段3D打印。

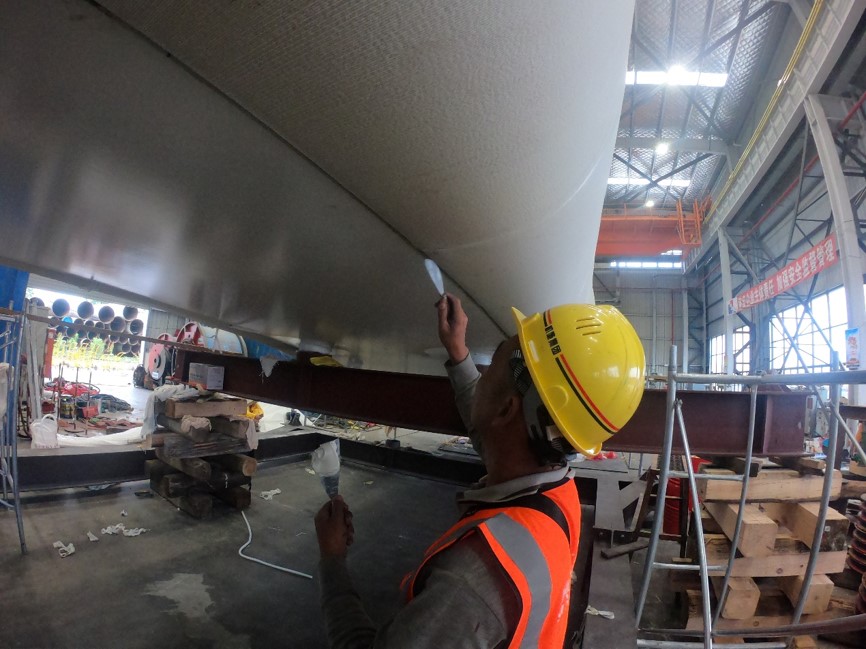

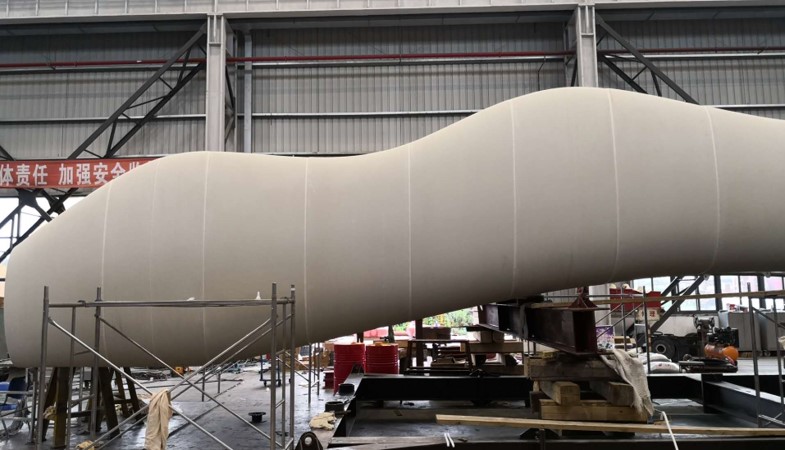

④拼裝縫隙處理：

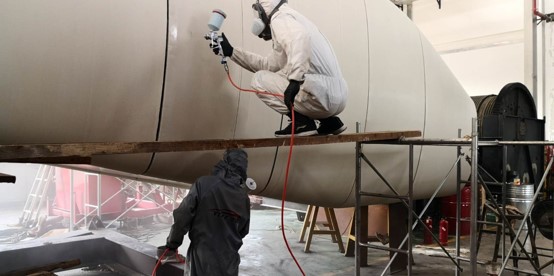

⑤涂裝：

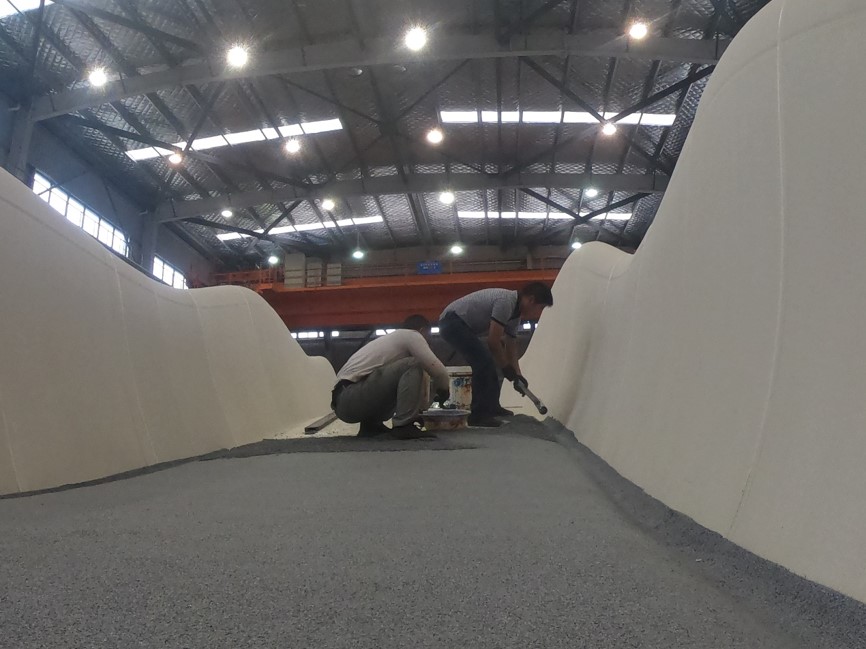

⑥鋪設步道：

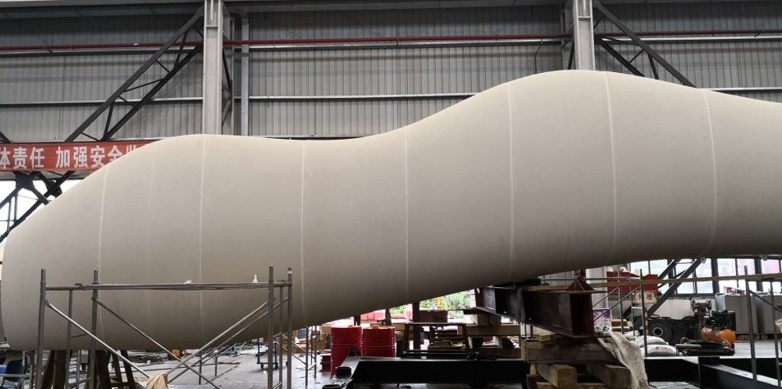

最終，橋梁完工。

將于6月下旬在福建泉州百崎湖生態連綿帶完成安裝，歡迎廣大熊友前往參觀。

酷鷹機器人公司總經理張昱：“目前公司已經將橋梁3D打印作為一個標準化的服務，可以承接各類橋梁的3D打印?！?/p>
